Tragkräfte verzinkter Anschlagseile nach DIN EN 13411-1
Tragfähigkeiten für Anschlagseile mit Fasereinlage für die Seilklassen 6 x 19 und 6 x 36 mit verpressten Seil-Endverbindungen
| Neigungs- winkel | einsträngiges Anschlagseil |
zweisträngiges Anschlagseil |
drei- und viersträngiges Anschlagseil |
Endlosseil | ||
|---|---|---|---|---|---|---|
| 0° | 0° bis 45° | über 45° bis 60° |
0° bis 45° | über 45° bis 60° |
0° | |
 direkt |
 direkt |
 direkt |
 direkt |
 geschnürt |
||
| Seilnenn-
durchmesser mm |
Tragfähigkeiten t |
|||||
| 8 | 0,700 | 0,950 | 0,700 | 1,50 | 1,05 | 1,10 |
| 9 | 0,850 | 1,20 | 0,850 | 1,80 | 1,30 | 1,40 |
| 10 | 1,05 | 1,50 | 1,05 | 2,25 | 1,60 | 1,70 |
| 11 | 1,30 | 1,80 | 1,30 | 2,70 | 1,95 | 2,12 |
| 12 | 1,55 | 2,12 | 1,55 | 3,30 | 2,30 | 2,50 |
| 13 | 1,80 | 2,50 | 1,80 | 3,85 | 2,70 | 2,90 |
| 14 | 2,12 | 3,00 | 2,12 | 4,35 | 3,15 | 3,30 |
| 16 | 2,70 | 3,85 | 2,70 | 5,65 | 4,20 | 4,35 |
| 18 | 3,40 | 4,80 | 3,40 | 7,20 | 5,20 | 5,65 |
| 20 | 4,35 | 6,00 | 4,35 | 9,00 | 6,50 | 6,90 |
| 22 | 5,20 | 7,20 | 5,20 | 11,0 | 7,80 | 8,40 |
| 24 | 6,30 | 8,80 | 6,30 | 13,5 | 9,40 | 10,0 |
| 26 | 7,20 | 10,0 | 7,20 | 15,0 | 11,0 | 11,8 |
| 28 | 8,40 | 11,8 | 8,40 | 18,0 | 12,5 | 13,5 |
| 32 | 11,0 | 15,0 | 11,0 | 23,5 | 16,5 | 18,0 |
| 36 | 14,0 | 19,0 | 14,0 | 29,0 | 21,0 | 22,5 |
| 40 | 17,0 | 23,5 | 17,0 | 36,0 | 26,0 | 28,0 |
Bei den Tragfähigkeiten wird vorausgesetzt, dass bei einsträngigen Anschlagseilen mit Schlaufen ohne Kausche der Anschlagpunkt einen Durchmesser von mindestens dem 2fachen des Seilnenndurch messers hat.
Wissenswertes zu Drahtseilen
Ablegereife bei Litzenseilen:
- auf einer Länge von 3 x Seil-Ø = 4 Drahtbrüche
- auf einer Länge von 6 x Seil-Ø = 6 Drahtbrüche
- auf einer Länge von 30 x Seil-Ø = 16 Drahtbrüche

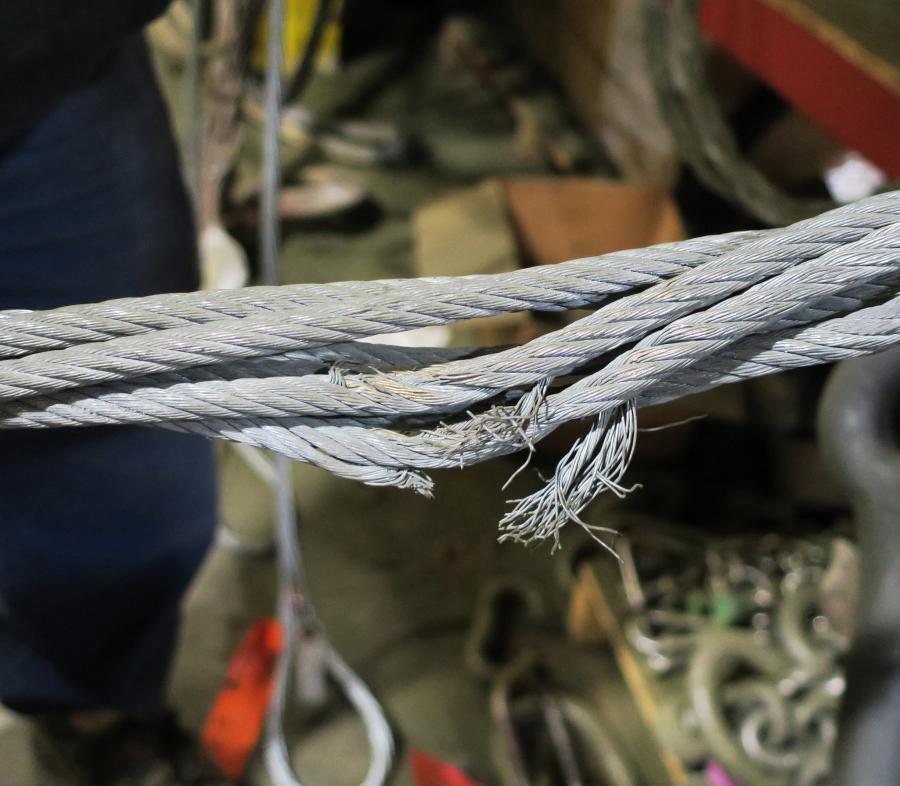

Ablegereife für Anschlagseile:
- Bruch einer Litze
- Knicken
- Quetschungen
- Aufdoldungen
- Kinken (Klanken)
- Rostschäden, z. B. Korrosionsnarben
- starker Überhitzung
- starker Abnutzung der Seilendverbindung, z. B. der Preßhülse
- heraustretende oder beschädigte Hanfseele

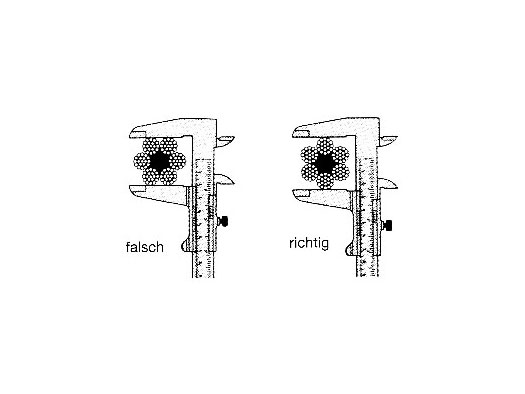

Messen von Drahtseilen

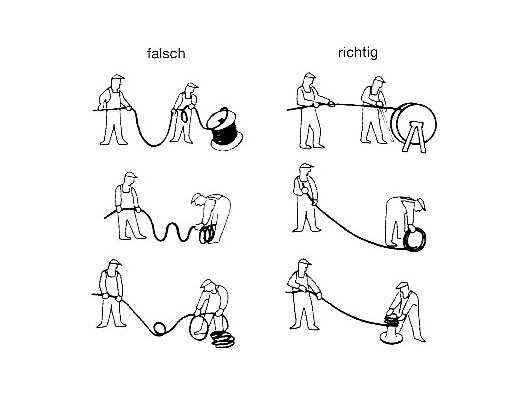

Richtiges Abwickeln und Auflegen beeinflussen die Lebensdauer der Drahtseile

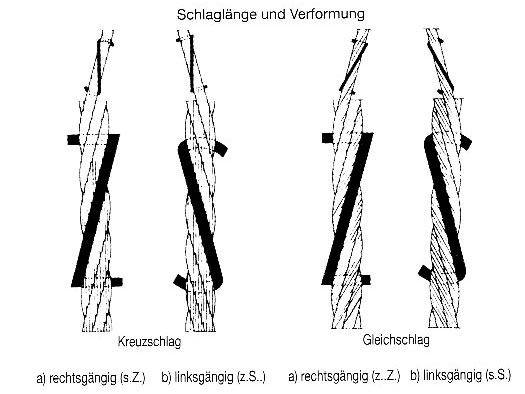

Schlagarten
- Einsatz vor allem für lastenschonendes Heben
- Unbedenklich von –40° C bis +100° C einsetzbar
Hebebänder und Rundschlingen aus Polyester nach DIN EN 1492-1/2
- Hebebänder werden bei uns von 25 mm bis 300 mm Breite (bei Anfrage auch darüber) hergestellt.
- Alle Bänder sind PU-imprägniert und haben Schlaufenschutz.
- Bei Berührung mit Säuren empfiehlt sich hinterher eine Neutralisierung mit Wasser oder anderen geeigneten Mitteln.
- Extreme chemische Einflüsse sollten vorher abgesprochen werden, bzw. dafür empfiehlt sich Polyester nicht.
- Ablegereife besteht bei Garnbrüchen, Garnschnitten im Gewebe von mehr als 10% des Hebeband-Querschnittes.
- Rundschlingen mit Doppelmantel werden von 0,5 to bis ca. 50 to hergestellt. Auch hier bestehen bei Chemikalien die gleichen Nachteil-Werte wie bei Hebebändern. Ablegereife besteht hier bei Beschädigung der Ummantelung, bzw bei zu hohem Wärmeeinfluß.
Tragkräfte hochfester Ketten-Anschlagmittel nach DIN EN 818-4, Güteklasse 8
| Ketten Ø mm |
Tragkraft in kg einsträngig senkrecht: |
Tragkraft in kg 2-strängig bei Anschlagwinkel: |
Tragkraft in kg 3+4-strängig bei Anschlagwinkel: |
||
|---|---|---|---|---|---|
| 0-45° | 45-60° | 0-45° | 45-60° | ||
| 6 | 1120 kg | 1600 kg | 1120 kg | 2360 kg | 1700 kg |
| 7 | 1500 kg | 2120 kg | 1500 kg | 3200 kg | 2250 kg |
| 8 | 2000 kg | 2800 kg | 2000 kg | 4250 kg | 3000 kg |
| 10 | 3150 kg | 4250 kg | 3200 kg | 6700 kg | 4750 kg |
| 13 | 5300 kg | 7500 kg | 5300 kg | 11200 kg | 8000 kg |
| 16 | 8000 kg | 11200 kg | 8000 kg | 17000 kg | 11800 kg |
| 20 | 12500 kg | 17000 kg | 12500 kg | 26500 kg | 19000 kg |
| 22 | 15000 kg | 21200 kg | 15000 kg | 31500 kg | 22500 kg |
Tragkräfte hochfester Ketten-Anschlagmittel, Güteklasse 10
| Ketten Ø mm |
Tragkraft in kg einsträngig senkrecht: |
Tragkraft in kg 2-strängig bei Anschlagwinkel: |
Tragkraft in kg 3+4-strängig bei Anschlagwinkel: |
||
|---|---|---|---|---|---|
| 0-45° | 45-60° | 0-45° | 45-60° | ||
| 6 | 1400 kg | 2000 kg | 1400 kg | 3000 kg | 2120 kg |
| 7 | 1900 kg | 2700 kg | 1900 kg | 4000 kg | 2900 kg |
| 8 | 2500 kg | 3600 kg | 2500 kg | 5300 kg | 3800 kg |
| 10 | 4000 kg | 5600 kg | 4000 kg | 8400 kg | 6000 kg |
| 13 | 6700 kg | 9400 kg | 6700 kg | 14100 kg | 10100 kg |
| 16 | 10000 kg | 14000 kg | 10000 kg | 21000 kg | 15000 kg |
| 20 | 16000 kg | 22400 kg | 16000 kg | 29400 kg | 21000 kg |
| 22 | 19000 kg | 27200 kg | 19000 kg | 40800 kg | 29100 kg |
Tragkräfte hochfester Ketten-Anschlagmittel, Güteklasse 12
| Ketten Ø mm |
Tragkraft in kg einsträngig senkrecht: |
Tragkraft in kg 2-strängig bei Anschlagwinkel: |
Tragkraft in kg 3+4-strängig bei Anschlagwinkel: |
||
|---|---|---|---|---|---|
| 0-45° | 45-60° | 0-45° | 45-60° | ||
| 7 | 2360 kg | 3300 kg | 2360 kg | 5000 kg | 3500 kg |
| 8 | 3000 kg | 4200 kg | 3000 kg | 6300 kg | 4500 kg |
| 10 | 5000 kg | 7000 kg | 5000 kg | 10500 kg | 7500 kg |
| 13 | 8000 kg | 11200 kg | 8000 kg | 16800 kg | 12000 kg |
| 16 | 12500 kg | 17500 kg | 12500 kg | 26500 kg | 19000 kg |
